GST-LD-8300海灣輸入模塊

GST-LD-8300型海灣輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。輸入端具有檢線功能，可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接。
GST-LD-8300型海灣輸入模塊可采用電子編碼器完成編碼設置。當模塊本身出現故障時，控制器將產生報警并可將故障模塊的相關信息顯示出來。
GST-LD-8300型海灣輸入模塊主要技術指標如下：
（1）GST-LD-8300型海灣輸入模塊工作電壓：總線24V
（2）工作電流≤1mA
（3）線制：與控制器的信號二總線連接
（4）出廠設置：常開檢線方式
（5）GST-LD-8300型海灣輸入模塊使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）GST-LD-8300型海灣輸入模塊外形尺寸：
86mm×86mm×43mm（帶底殼）
GST-LD-8300符合--標準GB 16806-2006《消防聯動控制系統》。
GST-LD-8300模塊產品已獲得：CCC認證、檢驗報告、英國LPCB認證、歐盟CE認證。
GST-LD-8300模塊結構特征、安裝與布線
GST-LD-8300模塊的外形及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意如圖2-29

GST-LD-8300型海灣輸入模塊其中：
Z1、Z2：與控制器信號二總線連接的端子
I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入
GST-LD-8300型海灣輸入模塊布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；I、G采用阻燃RV軟線，截面積≥1.0mm2。
四、GST-LD-8300型海灣輸入模塊應用方法
模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。
五、GST-LD-8300型海灣輸入模塊與現場設備的接線

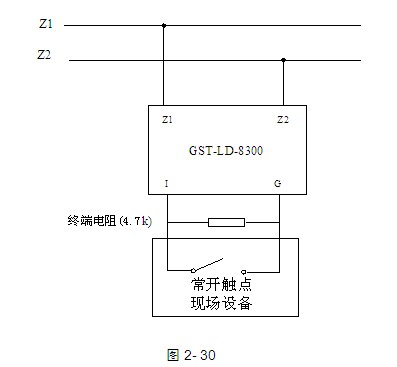

模塊與具有常開無源觸點的現場設備連接方法如圖2-30所示。模塊輸入設定參數設為常開檢線。

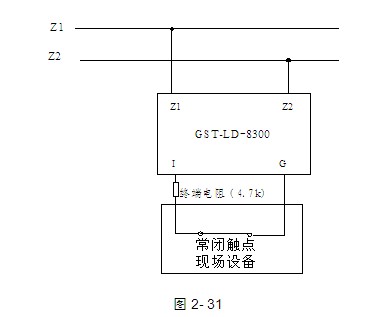

GST-LD-8300型海灣輸入模塊與具有常閉無源觸點的現場設備連接方法如圖2-31所示，模塊輸入設定參數設為常閉檢線。
