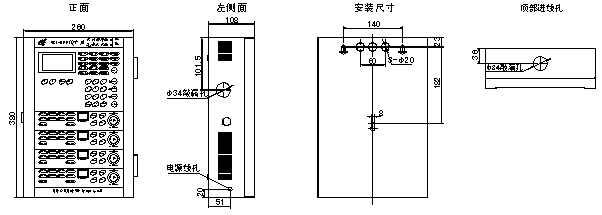

外形結構

安裝
本控制器采取壁掛安裝，其底邊距地面高度不應小于1.5m，后箱體有3個安裝孔，可用M8的金屬膨脹螺栓固定在墻壁上，固定應牢固、端正，安裝在輕質墻上時應采取加固措施?？拷T軸的側面距離不應小于0.5m，正面操作距離不應小于1.2m。
控制器的顯示操作面板應避開陽光直射，房間內無高溫、高濕、塵土、腐蝕性氣體；不受振動、沖擊等影響。
接線

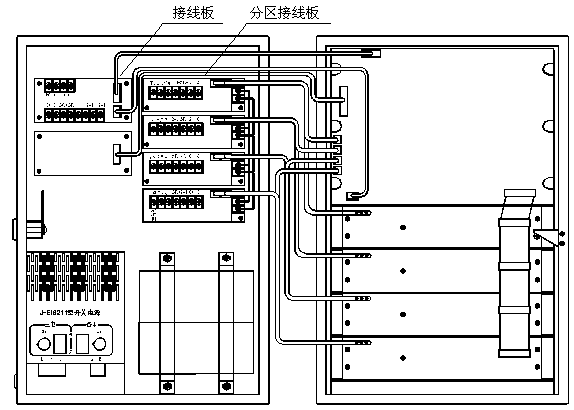

·接線板

· 接線說明
1)接線板位于箱體左上角，接線端子如下圖所示：

　　S+、S-：回路兩總線端子，用于接火災探測器和其它編碼部件。
24V+、24V-：24V電源輸出端子，供外部設備使用，出廠時與24V1+、24V1-(內部24V電源端子)短接，當使用外控24V電源時，需將該短接線(即11、12號線)拆掉，將外控電源的24V接到24V+、24V-端子上。
FO、FC：火警輸出繼電器無源輸出常開端和公共端。
GO、GC：故障輸出端子，故障時動作，無源常開接點。
2)分區接線板(數量根據需要選定)
位于箱體上部右側，自上而下，依次為1～4分區接線板，其中：
啟動：有源輸出；用于控制放氣閥，根據設置的延時時間動作。
公共、常開：無源輸出，根據設置的延時時間動作。
24V+、24V-：用于提供本分區的設備使用24V電源。
C＋、C－：用于提供本分區的氣體輸入輸出模塊的總線。
3)電源接線
控制器箱體左下角有三個交流電源接線端子，分別為L(zhǎng)、N、G，L接火線、N接零線、G接地線，接線應當符合--有關標準的要求。

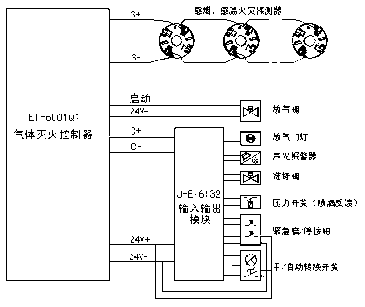

· 接線示意圖
氣體滅火控制器通過公共接線板S+、S-端子連接各分區的全部感煙、感溫火災探測器；通過各分區接線板C+、C-連接本區氣體輸入輸出模塊，通過該模塊連接本區選擇閥、聲光報警器、放氣門燈、緊急啟/停按鈕、手/自動轉換開關等現場設備；通過各分區接線板有源或無源輸出端連接本區放氣閥。如下圖所示：

注意事項
· 控制器的使用環境和交流供電電源應符合規定要求，接地應可靠。
注意：交流電源不符合要求、接地不可靠，可能會造成設備損壞或人員傷害！
· 建筑物應具有防雷、避雷裝置，并符合--標準《建筑物防雷設計規范》的關要求。
注意：建筑物不按有關要求進行防、避雷保護，可能會因雷擊造成設備損壞或人員傷害！
· 室外布線應進行防水、防潮保護，否則導線可能會因長期潮濕而絕緣下降；應穿鋼管敷設，并將鋼管可靠接地，以提高系統抗雷擊、抗干擾性能。
· 兩總線(S+、S-)、分區控制線(C+、C-)必須選用截面大于1.0mm2的銅芯雙絞線(線路較長時，截面應大于1.5mm2)，穿管敷設，線路絕緣電阻均應大于20M歐，應滿足有關標準的要求。
注意：不規范的施工、布線可能會造成系統工作不正常、人員受傷害！
· DC24V電源線應選用截面不小于1.5mm2的銅芯軟導線，保證設備端電壓能滿足啟動要求。
· 控制器的兩總線、24V電源線、控制線、聯動輸出線、網絡通訊線等線路均不得與廣播線、電話線或其它高電壓線路共管，廣播線、電話線應分別單獨穿管敷設。
· 控制器應保持連續正常運行,不得隨意中斷，長期關機可能會使系統受到損壞。
· 控制器自發貨之日起, 3個月內應開機通電，通電時間不少于24小時，否則蓄電池可能會因長時間得不到充電而損壞。
· 當火災發生時，若控制器不能自動啟動放氣閥，應立即采取緊急措施，可通過控制器區控面板上的緊急滅火啟動按鈕啟動。
· 在正常運行中，為防止無關人員誤操作，應將位于柜門內側的緊急開關撥到“啟動禁止”位置。注意：誤操作可能會造成氣體釋放！
· 控制器及系統部件應定期檢查、維護，每天應檢查控制器的故障報警、自檢、消音功能以及主、備電源自動切換功能是否正常；每季度應將控制器切換至備電工作一段時間，使電池放電，然后接通主電，對電池充電。

 注意：本氣體滅火控制器不適用于采用電爆藥盒驅動的氣體滅火系統！因氣體滅火控制器選型、安裝、使用不當造成氣體誤噴、設備損壞、人員傷亡等損失，本公司不負有責任。
